Dây I2S Denafrips – Cáp HDMI I2S Chuẩn Pinout Cho DAC R2R

Dây I2S chuyên dụng truyền tín hiệu số đồng bộ clock, tối ưu cho kết nối DDC và DAC Denafrips

1. Định danh sản phẩm & vai trò trong hệ thống audio số

Dây I2S Denafrips là cáp HDMI chuẩn LVDS dùng cho giao tiếp I2S, được Denafrips thiết kế để sử dụng riêng cho hệ sinh thái thiết bị của hãng, bao gồm:

DDC Denafrips (IRIS / HERMES / GAIA)
DAC R2R Denafrips (ENYO / VENUS / TERMINATOR…)

Trong hệ thống audio số, dây I2S Denafrips đảm nhiệm vai trò truyền tín hiệu số ở mức thấp nhất của chuỗi digital, ngay trước DAC, nơi:

Clock
Bit clock
Word clock
Dữ liệu audio

được truyền tách rời và đồng bộ tuyệt đối.

👉 Đây là điểm khác biệt bản chất giữa I2S và các chuẩn số thông dụng như Coax hay AES/EBU.

2. Chuẩn I2S là gì & vì sao Denafrips ưu tiên I2S?

2.1 Bản chất kỹ thuật của I2S

I2S (Inter-IC Sound) là chuẩn giao tiếp số nguyên bản dùng bên trong mạch audio, trong đó:

Dữ liệu audio (DATA)
Bit clock (BCLK)
Word clock (LRCK)
Master clock (MCLK – nếu có)

được truyền trên các đường tín hiệu riêng biệt, thay vì gộp chung như SPDIF.

👉 Về mặt kỹ thuật:

Không cần giải mã clock từ dữ liệu
Giảm phụ thuộc vào PLL trong DAC
Giảm jitter phát sinh trong quá trình decode

2.2 Vì sao Denafrips dùng HDMI làm vật lý cho I2S?

HDMI được Denafrips sử dụng chỉ như chuẩn vật lý, không truyền:

Video
Audio HDMI consumer

Lý do chọn HDMI:

Nhiều cặp dây xoắn (twisted pairs)
Hỗ trợ truyền LVDS (Low Voltage Differential Signaling)
Trở kháng đặc trưng 100Ω ổn định
Khả năng chống nhiễu cao

3. Chuẩn pinout I2S riêng của Denafrips (RẤT QUAN TRỌNG)

3.1 I2S KHÔNG có chuẩn pinout thống nhất

Một điểm cực kỳ quan trọng trong thế giới I2S:

Mỗi hãng có thể dùng pinout HDMI I2S khác nhau

Điều này dẫn đến:

Cắm nhầm dây → không nhận tín hiệu
Hoặc tệ hơn: tín hiệu sai pha, mất clock

3.2 Dây I2S Denafrips được thiết kế đúng pinout Denafrips

Dây I2S Denafrips:

Được wiring đúng tuyệt đối theo pinout I2S của Denafrips
Tương thích 1–1 giữa:
- DDC Denafrips
- DAC Denafrips

👉 Vì vậy:

KHÔNG khuyến nghị dùng cho DAC/Transport I2S hãng khác
KHÔNG nên dùng dây HDMI thông thường

4. Cấu trúc dây dẫn & tiêu chuẩn truyền dẫn

4.1 Truyền dẫn LVDS & kiểm soát trở kháng

I2S qua HDMI của Denafrips sử dụng LVDS, yêu cầu:

Trở kháng vi sai ổn định ~100Ω
Sai lệch trở kháng cực thấp
Độ đồng đều giữa các cặp dây

Dây I2S Denafrips được thiết kế để:

Giữ trở kháng ổn định trên toàn chiều dài
Hạn chế phản xạ tín hiệu (signal reflection)
Đảm bảo clock tới DAC đúng pha – đúng thời điểm

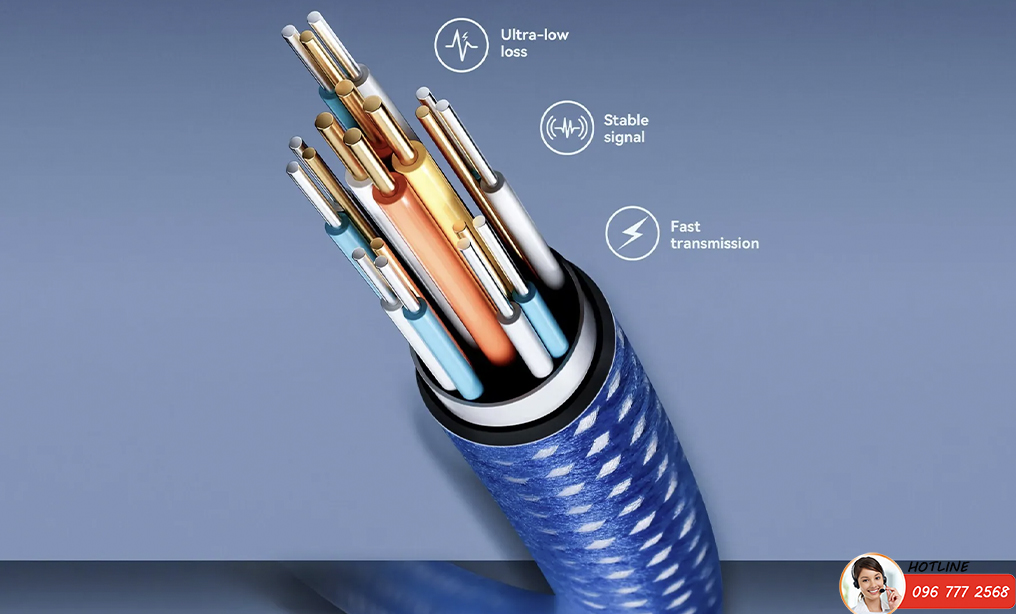

4.2 Lõi dẫn & cấu trúc vật lý

Lõi dẫn đồng chất lượng cao
Cặp dây xoắn (twisted pair) cho từng đường tín hiệu
Đảm bảo:
- Clock ổn định
- Data không méo cạnh xung

👉 Điều này đặc biệt quan trọng với DAC R2R, nơi timing ảnh hưởng trực tiếp tới tuyến tính ladder.

5. Chống nhiễu & shielding

5.1 Shielding đa lớp

Dây I2S Denafrips sử dụng:

Shield riêng cho từng nhóm tín hiệu
Lớp chống nhiễu tổng (overall shielding)

Tác dụng:

Giảm EMI/RFI từ:
- Router
- Switch mạng
- Nguồn xung
Giữ nền tín hiệu số sạch

5.2 Ý nghĩa thực tế

Khi shielding tốt:

Clock ít nhiễu → jitter giảm
DAC hoạt động ổn định hơn
Âm thanh có nền tĩnh, focus tốt

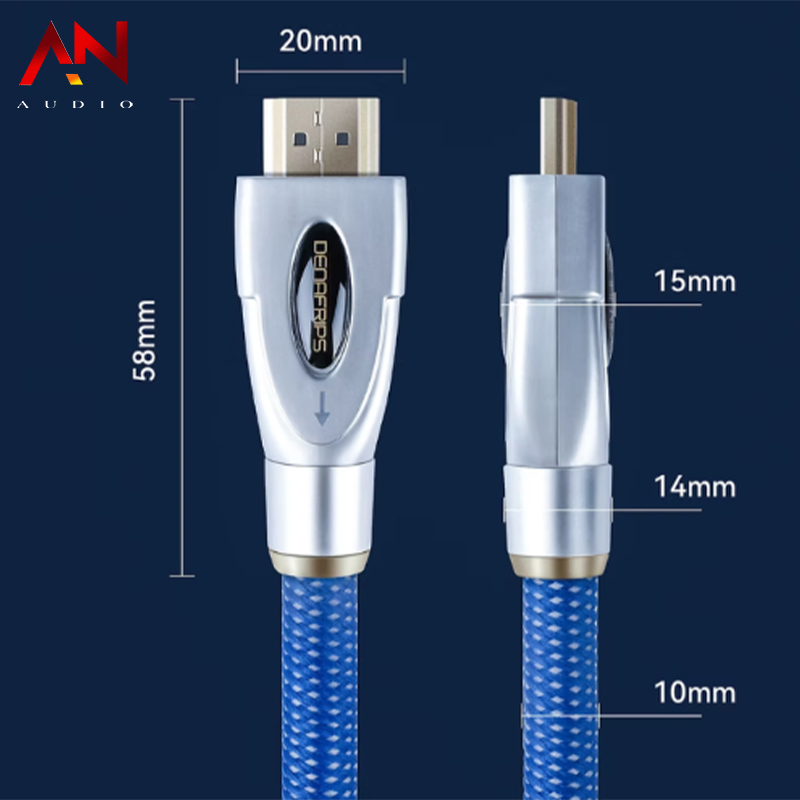

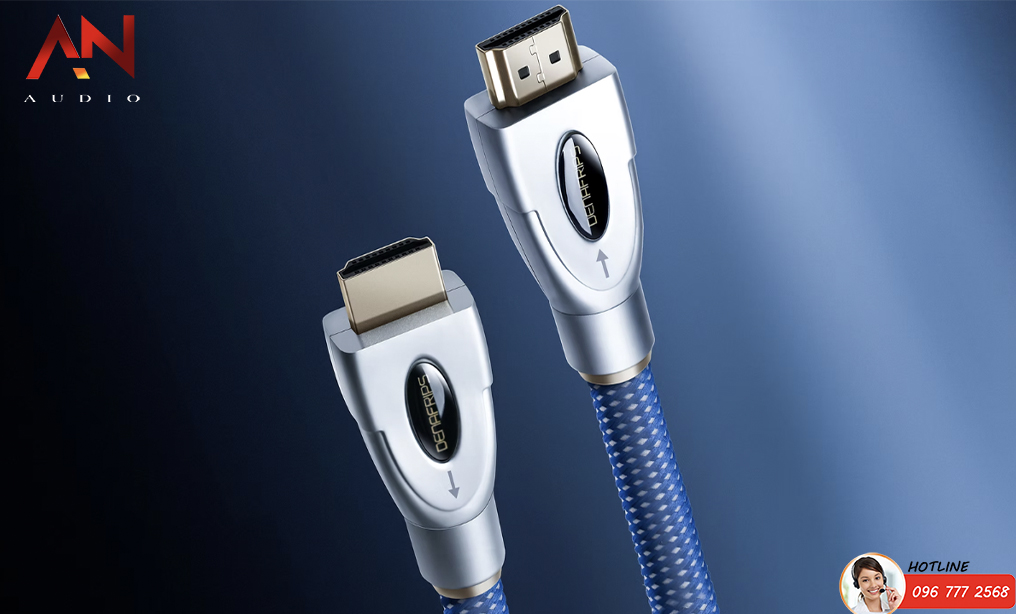

6. Đầu cắm HDMI & tiếp xúc điện

Đầu HDMI tiêu chuẩn, gia công chắc chắn
Chân tiếp xúc chính xác
Giảm suy hao tại điểm tiếp xúc

Đây là yếu tố thường bị bỏ qua, nhưng với tín hiệu LVDS:

Mỗi điểm tiếp xúc đều ảnh hưởng tới jitter

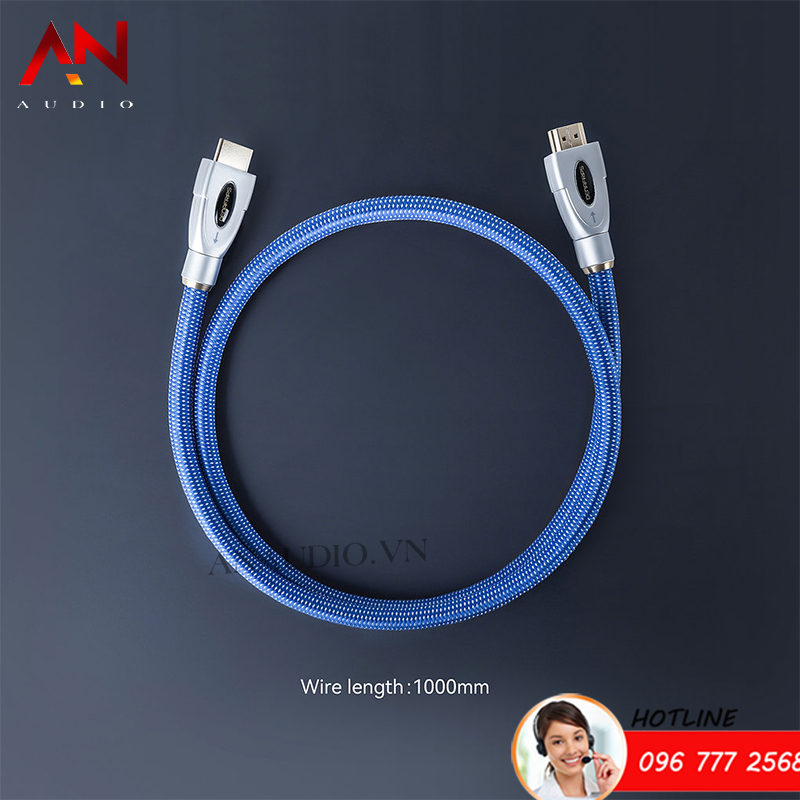

7. Chiều dài dây & ảnh hưởng kỹ thuật

Dây I2S Denafrips thường được khuyến nghị:

Chiều dài ngắn (0.5m – 1m)

Lý do kỹ thuật:

Giảm suy hao
Giảm jitter phát sinh trên đường truyền
Giữ biên dạng xung clock sắc nét

👉 Không nên dùng dây quá dài cho I2S.

8. Ảnh hưởng thực tế tới chất âm

Khi dùng đúng dây I2S Denafrips – đúng hệ Denafrips, người nghe thường nhận thấy:

Nền âm tĩnh hơn
Âm hình ổn định
Soundstage rõ lớp, không bị “nhòe”
Treble mượt, ít gắt
Tổng thể âm thanh liền mạch hơn so với Coax / AES

👉 Sự cải thiện mang tính hoàn thiện & tinh chỉnh, rõ nhất với:

DAC R2R Denafrips
Hệ thống hi-fi / hi-end đã ổn định

9. So sánh kỹ thuật nhanh với các chuẩn số khác

Chuẩn	Cách truyền clock	Độ jitter	Phụ thuộc DAC
Optical	Gộp	Cao	Cao
Coaxial	Gộp	Trung bình	Trung
AES/EBU	Gộp	Thấp hơn	Trung
I2S Denafrips	Tách rời	Thấp nhất	Thấp
